    Диагностика

    Цель компании Esaote – обеспечить точную и надежную диагностику, отвечающую любым клиническим нуждам. Интегрированные решения для управления данными и изображениями гарантируют безопасный и рационализированный рабочий процесс.

Обнаружение и описание участков поражения с использованием контрастных веществ

CnTI - Contrast Tuned Imaging - технология регулировки контраста

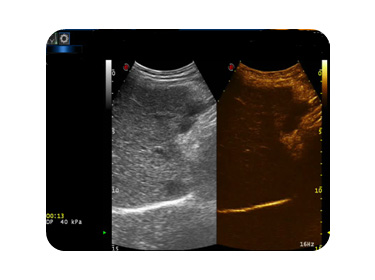

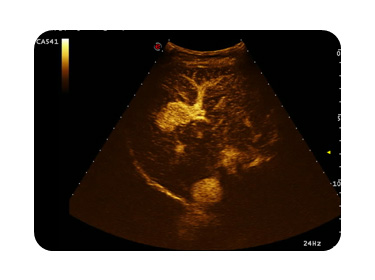

CnTI (технология регулировки контраста при визуализации) — современная технология от Esaote для ультразвуковых исследований с использованием контрастных веществ Технология CnTITM основывается на низком механическом индексе сканировании в реальном времени. Она идеально подходит для использования контрастных веществ второго поколения.

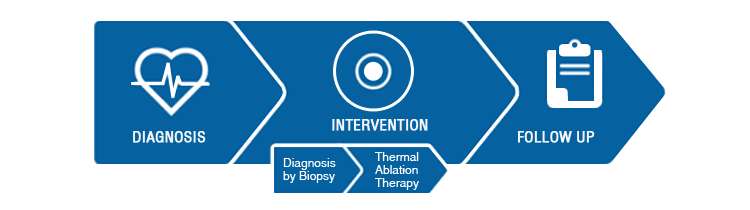

CnTI можно использовать для диагностики и наблюдения пациентов, а также во время интервенционных процедур:

Благодаря технологии eHD CrystaLine с расширенной архитектурой (на основе линейного датчика импульсов) ультразвуковая система Esaote MyLabTMTwice может использовать все методы импульсного воздействия. Это позволяет оптимизировать формирование луча в любой клинической области для любого датчика. Расширенные технические возможности для высококлассной ультразвуковой визуализации с использованием контрастных веществ: CnTI от Esaote.

Так как большинство используемых в системе датчиков производятся компанией Esaote, интерфейс каждой системы оптимизирован для настройки и управления сигналами. Благодаря этому достигается высокое соотношение «сигнал-шум» и оптимизация разрешающей способности и степени проникновения при контрастной визуализации.

Высокая чувствительность, высокая степень проникновения и высокое разрешение — основные характеристики технологии CnTITM при использовании в сочетании с конвексными, линейными и фазированными датчиками. Для различных клинических областей доступны специализированные датчики (внутриполостные, трансректальные, интраоперационные и волюметрические).

DCTI - технология декоррелированной регулировки контраста

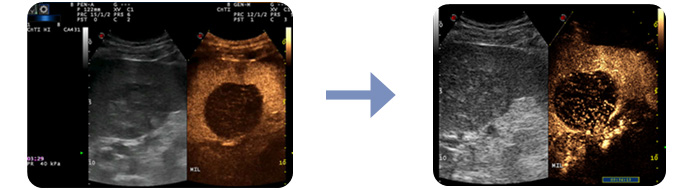

Помимо стандартного режима вспышки для разбиения пузырьков контрастных веществ, технология Esaote CnTITM предлагает уникальную функцию декоррелированной регулировки контраста (DCTI) для автоматической записи кадра после разбиения пузырьков и декорреляции сигнала. Таким образом устраняются артефакты и повышается чувствительность. Функция DCTI предназначена для максимизации информации, полученной с помощью контрастных веществ, даже на последних стадиях. С помощью специального программного обеспечения для декорреляции и за счет низкого механического индекса DCTI позволяет обнаружить даже незначительные изменения при низких концентрациях контрастных веществ, находящихся в сосудах более 5 минут после инъекции.

Особенности технологии DCTI:

  • Подача мощного разряда для разрушения микропузырьков, регистрация исходящего от них сигнала и сохранения первого кадра после разрушения.
  • Оптимизация диагностической информации с помощью алгоритма декорреляции и комбинирования методов низкого и высокого механического индекса

Технология DCTI позволяет различать сигнал, исходящий от статической ткани, и сигнал от пузырьков контрастных веществ в сосудах.

Особенности технологии CnTI:

  • Высокая чувствительность – обнаружение и визуализация всех слабых сигналов.
  • Высокая степень единообразия – сигналы от одних и тех же сосудов или тканей всегда отображаются одинаково.
  • Высокое разрешающая способность в пространстве n – возможность выявлять самые незначительные структуры (как гипер-, так и гипоэхогенные).
  • Высокое разрешающая способность во времени - детальный анализ в реальном времени для отслеживания артериальной и портальной фазы

Применение CnTI при слиянии изображений, полученных различными способами, в программе Virtual Navigator

Virtual Navigator — современная технология, разработанная Esaote для ультразвуковой навигации и слиянии изображений в реальном времени. Она позволяет сводить ультразвуковое изображение с изображениями, полученными другими методами визуализации, а также выполнять объемную визуализацию. С помощью программы Virtual Navigator можно сводить изображения, полученные двумя различными способами, и получать более подробную анатомическую картины при проведении МРТ/КТ. Также доступны расширенные функции допплерографии и гемодинамического анализа — в реальном времени. Более того, изображение ПЭТ/КТ можно комбинировать с ультразвуковым изображением в реальном времени — такую возможность сочетать три способа получения изображения предлагает только Esaote.

Возможность просмотреть в реальном времени анатомические структуры, наблюдаемые в разное время с использованием разных методов и технологий, означает, что пользователь может «воочию» увидеть то, что до этого можно было только представить.

Для работы Virtual Navigator не требуется дополнительного радиоактивного излучения, затраты на применение этой технологии невелики, она проста в использовании и может применяться как для диагностики, так и для интервенционных процедур - в повседневной медицинской практике, при обучении и в исследовательской работе.

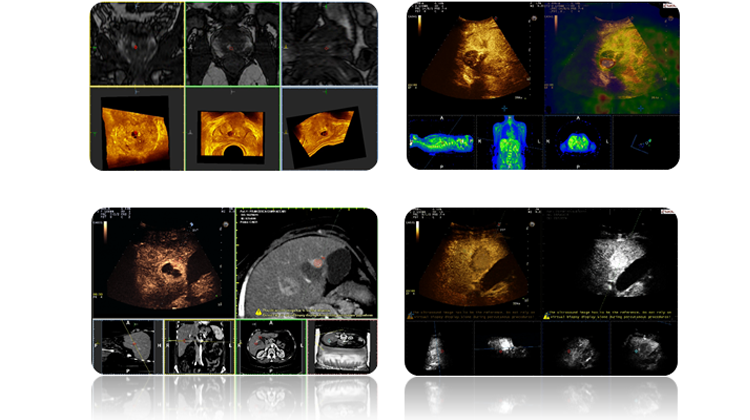

Данные CnTI можно сводить с данными МРТ, КТ, ПЭТ, трехмерного УЗИ и/или трехмерного УЗИ с использованием контрастных веществ.



Можно сочетать различные типы изображений, в зависимости от того, какую информацию необходимо получить или выделить.

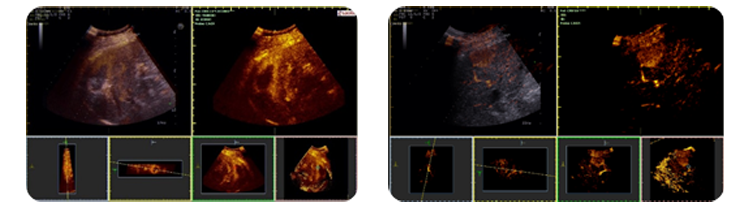

  • Двумерное изображение в B-режиме/трехмерное УЗИ с использованием контрастных веществ – слияние изображения в B-режиме с объемным изображение в режиме CnTITM позволяет просматривать анатомические структуры во время интервенционных процедур, не требует регистрации, может проводиться с двумерными и трехмерными датчиками.


Image courtesy of Prof. Solbiati

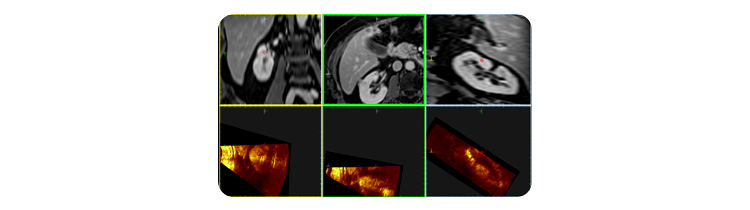

  • Трехмерное УЗИ с использованием контрастных веществ/ второстепенные метод визуализации - слияние трехмерного ультразвукового изображения с использованием контрастных веществ с трехмерным изображением, полученным одним из второстепенных методов (МРТ, КТ, ПЭТ и/или трехмерное УЗИ).


Image courtesy of Prof. Solbiati

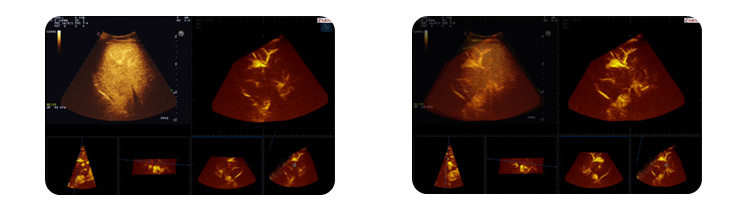

  • Трехмерное/ двумерное УЗИ с использованием контрастных веществ - изображение УЗИ с использование контрастных веществ в реальном времени сводятся с объемными изображениями, полученными ранее (полезно для оценки состояния до и после лечения).


Image courtesy of Prof. Solbiati



В США агентство FDA ограничивает использование контрастных веществ затемнением левого желудочка и визуализацией эндокардиальной границы левого желудочка.
